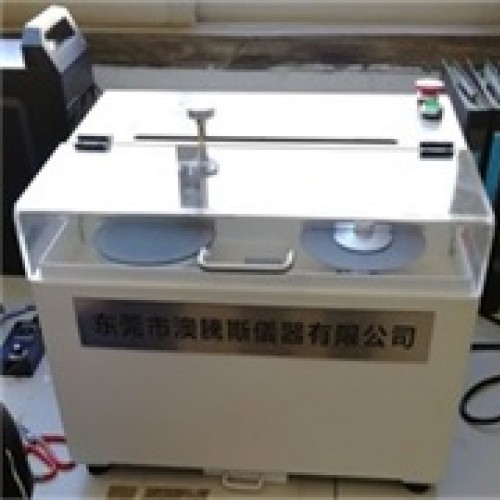

全自动端子截面分析仪

端子截面分析仪是针对线束行业质量检验而专门研发的一款精密检测分析设备，整套线束断面分析仪系统由端子切割研磨一体设备、日本进口光学采样、腐蚀清洗、断面图像采集系统、线束端子图片测量分析等系统组成，采用切割研磨一体式设备，最新专利技术，切割与研磨一次性完成，完全保证了端子的平整度要求。我司原采用的切割研磨分体机设备已更新（切割完毕后取下夹具放至研磨设备研磨并不能保证端子的平整都及无法精确确定研磨的精度）。全套检测系统可在5分钟内完成一个端子的处理分析，极大地提高了端子断面质量检验的速度。操作简单方便、快捷，采用进口高清的图像采集系统、精确的测量分析为您的生产保驾护航。 专业端子截面分析软件含加密锁及光盘（我司独有专利技术） 1.自动端子切割、研磨时间约 20秒 2.可允许做到每分钟循环得到一张显微图 3.XY 2 轴伺服自动控制系统，自动送料进刀/研磨 4.切割范围0.01㎡~50㎡ 5. 可通过在样品表面的精确定位 6.为提高使用寿命采用切割和研磨的工艺流程 7.300万成像显微系统清晰可见，一体化的还原腐蚀系统 高端无段式变焦光学系统 8.视频总倍率：26~350X 9.切片规格：Φ150X0.5mm（7.研磨砂纸：1200# 600#） 10.传动方式：采用日本米思米（MISUMI）超高精度滚珠丝杆 11.占用空间小外形尺寸：W440XD380XH370 12.全白可调 LED  照明装置(偏光 LED 冷光) 13.标准夹具：0.01—50mm2 14.电源：AC100V~AC240V 15.高精度基准尺：0.01/10mm 16.端子腐蚀：液体清洗（5S完成） 17.精密一体式自动切割研磨设备：电机 0~5000rpm
